El cuadro eléctrico es el mapa de la instalación de la casa y, sin embargo, en la mayoría de viviendas permanece cerrado durante años. Solo se abre cuando salta un interruptor, cuando se va la luz o cuando alguien quiere añadir un enchufe inteligente. Aprender a leerlo no convierte a nadie en electricista: sirve para saber qué circuito alimenta cada zona, qué protecciones hay realmente y qué margen queda antes de cargar más la instalación. Esa lectura previa evita compras inútiles y llamadas de urgencia que se resolvían con una palanca bien identificada.
Qué hay dentro de un cuadro doméstico
En una vivienda actual el cuadro suele agrupar tres tipos de elementos. El interruptor general corta toda la instalación. Los diferenciales detectan fugas de corriente hacia tierra y cortan el circuito afectado en milisegundos. Los magnetotérmicos, también llamados PIAs, protegen cada circuito contra sobrecargas y cortocircuitos. Junto a ellos puede haber un ICP o un dispositivo equivalente según el tipo de contador, y en instalaciones más recientes un protector contra sobretensiones. No hace falta memorizar la normativa: sí conviene reconocer cada familia de palancas y no tratarlas como si todas hicieran lo mismo.
Si el cuadro es antiguo, el aspecto cambia: menos módulos, menos circuitos independientes y, a menudo, un único diferencial para toda la casa. Esa configuración no es ilegal por sí sola, pero deja menos margen de diagnóstico cuando algo falla. Distinguir un cuadro de los años noventa de uno posterior ayuda a decidir si el siguiente paso es etiquetar o plantear una reforma, un criterio que se desarrolla en la guía sobre cuándo renovar una instalación eléctrica antigua.
Cómo identificar cada circuito sin adivinar
El método más fiable es empírico y se hace con dos personas o con un poco de paciencia. Se baja un magnetotérmico, se recorre la vivienda y se anota qué luces, enchufes o electrodomésticos se han quedado sin tensión. Se sube de nuevo y se pasa al siguiente. En veinte o treinta minutos se obtiene un inventario real, que casi nunca coincide del todo con las etiquetas de fábrica o con lo que «se recordaba» de la última reforma.

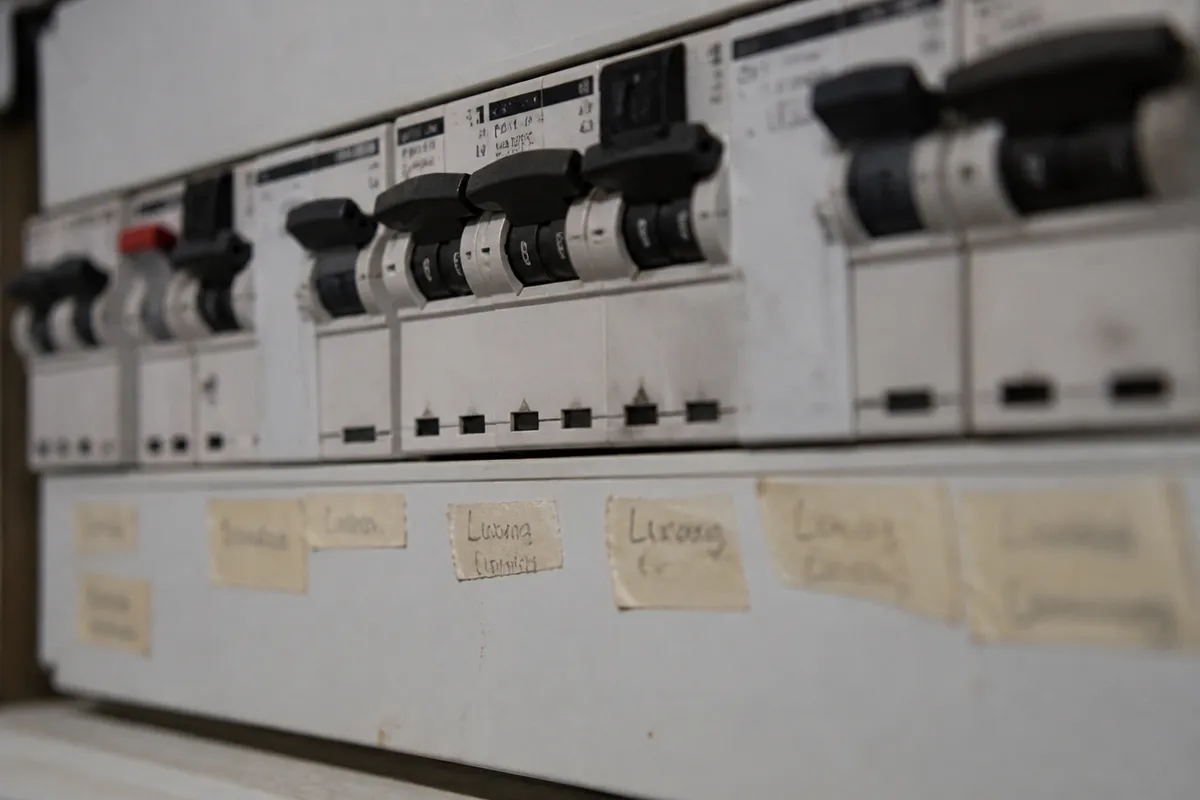

Las etiquetas útiles nombran habitación y uso, no solo un número: «cocina inducción», «dormitorio principal luces», «termo», «lavadora». Evita nombres genéricos como «enchufes 2», que no dicen nada a las tres de la mañana. Esa misma información debería copiarse al inventario de la casa, junto al resto de la documentación descrita en cómo documentar la instalación.
Qué te dice el cuadro sobre el margen de la vivienda
El amperaje de cada magnetotérmico y la sección de cable que hay detrás marcan el techo de lo que ese circuito puede alimentar con seguridad. Un PIA de 16 A en un circuito de enchufes generales no está pensado para una placa de inducción; uno de 25 A o 32 A en cocina sí puede estarlo, si el cableado acompaña. Ver muchos circuitos de 10 A y 16 A juntos, con pocos independientes para cocina o clima, es una señal de que la vivienda se diseñó para menos carga de la que hoy es habitual.
- Circuitos de iluminación. Suelen ir a 10 A. Añadir bombillas LED no suele ser un problema de potencia; sí lo es mezclar luces y enchufes en el mismo circuito si luego se enchufa un radiador.
- Enchufes generales. Habitualmente 16 A. Cubren varios dormitorios o el salón. Ahí es donde se acumulan regletas y cargadores.
- Cocina y lavadero. Inducción, horno, lavadora y termo deberían tener circuitos propios. Si comparten palanca, el cuadro está avisando de un cuello de botella.
- Clima y recarga. Aire acondicionado y cargador de vehículo eléctrico son cargas grandes: si no aparecen como circuitos dedicados, no deberían improvisarse sobre un enchufe de pasillo.
Un cuadro sin etiquetas obliga a diagnosticar a ciegas; un cuadro bien leído evita tocar lo que no hay que tocar.
Errores frecuentes al «interpretar» el cuadro
- Subir un interruptor que acaba de saltar sin preguntarse por qué saltó, especialmente si es el diferencial.
- Confundir el diferencial con un magnetotérmico y pensar que «ha saltado el general» cuando en realidad hay una fuga.
- Añadir cargas nuevas mirando solo si queda un hueco físico en el riel, sin comprobar sección de cable ni protección.
- Etiquetar de memoria en lugar de comprobar habitación por habitación.
Cuando un diferencial o un magnetotérmico salta de forma repetida, el cuadro ya ha hecho su trabajo: ha cortado. El siguiente paso no es forzar la palanca, sino entender la causa, como se explica en por qué saltan el diferencial y el magnetotérmico. Forzar una protección es exactamente lo contrario de leer el cuadro.
Qué se puede hacer uno mismo y qué no
Etiquetar, fotografiar el interior, anotar amperajes y comprobar qué se apaga al bajar cada palanca es trabajo de usuario. Abrir bornes, cambiar módulos, añadir circuitos o sustituir el diferencial es trabajo de un electricista con licencia. La frontera es clara: observar y documentar, sí; modificar la instalación fija, no. Esa misma línea aparece en las buenas prácticas eléctricas para instalaciones domóticas, porque casi todo dispositivo conectado termina apoyándose en este cuadro.
Usar el cuadro como base para ahorrar y automatizar
Quien quiere monitorizar consumo por circuitos necesita saber primero cuáles son esos circuitos. Quien plantea un cargador de coche o un termo nuevo necesita ver si ya existe un PIA dedicado. Quien instala interruptores inteligentes necesita conocer qué línea alimenta cada punto de luz. El cuadro no es un accesorio de la domótica: es el punto de partida. Una lectura ordenada, con etiquetas reales y una foto guardada, convierte una caja opaca en una herramienta de decisión. A partir de ahí, medir consumo, reforzar circuitos o dejar las cosas como están deja de ser una apuesta.
