Ampliar el cuadro se ha vuelto la frase comodín de cualquier reforma: se pone una inducción, se habla de recarga, se quiere un diferencial para el baño, se menciona un protector de sobretensiones y alguien dice «eso se mete en el cuadro». A veces cabe. A menudo no. Un armario de doce módulos lleno, con un único diferencial para toda la casa y cables que entran como un nudo, no admite «un automático más». Este artículo marca cuándo la ampliación es el trabajo real y cuándo se está pidiendo un milagro de ferretería.
Antes de decidir se abre la tapa (sin meter los dedos en bornes) y se hace inventario: módulos libres, tipos de palanca, etiquetas, existencia de tierra, estado de la envolvente. Quien no reconozca todavía el mapa gana una tarde con cómo leer el cuadro de la vivienda. Sin ese inventario, el presupuesto es una cifra contra otra cifra, no una comparación de alcances; el método está en cómo pedir presupuesto a un electricista.
Señales de que el cuadro se ha quedado corto
No hay hueco en el riel para un diferencial adicional, un PIA de un circuito nuevo o un protector tipo 2. Hay un solo diferencial para iluminación, tomas, horno y lavadora, de modo que un fallo en un aparato deja la casa a oscuras y sin nevera. Los cables entran sin prensaestopas, las pletinas están al límite y las etiquetas mienten. Saltan protecciones al coincidir cocina y termo, y la tentación es sustituir palancas por otras de más amperios. Aparece un punto de recarga, una aerotermia o un armario de comunicaciones y no hay forma honesta de independizar circuitos.
Otra señal, más de fondo, es la edad. Un cuadro de palancas de porcelana, sin diferencial, o con tierra dudosa, no se «amplía»: se sustituye en el marco de una renovación. El artículo sobre cuándo renovar una instalación antigua evita gastar en un módulo moderno atornillado a un esquema de los setenta. Ampliar tiene sentido sobre una base ya segura; sobre una base insegura, el verbo correcto es renovar.
Espacio en el riel y envolvente

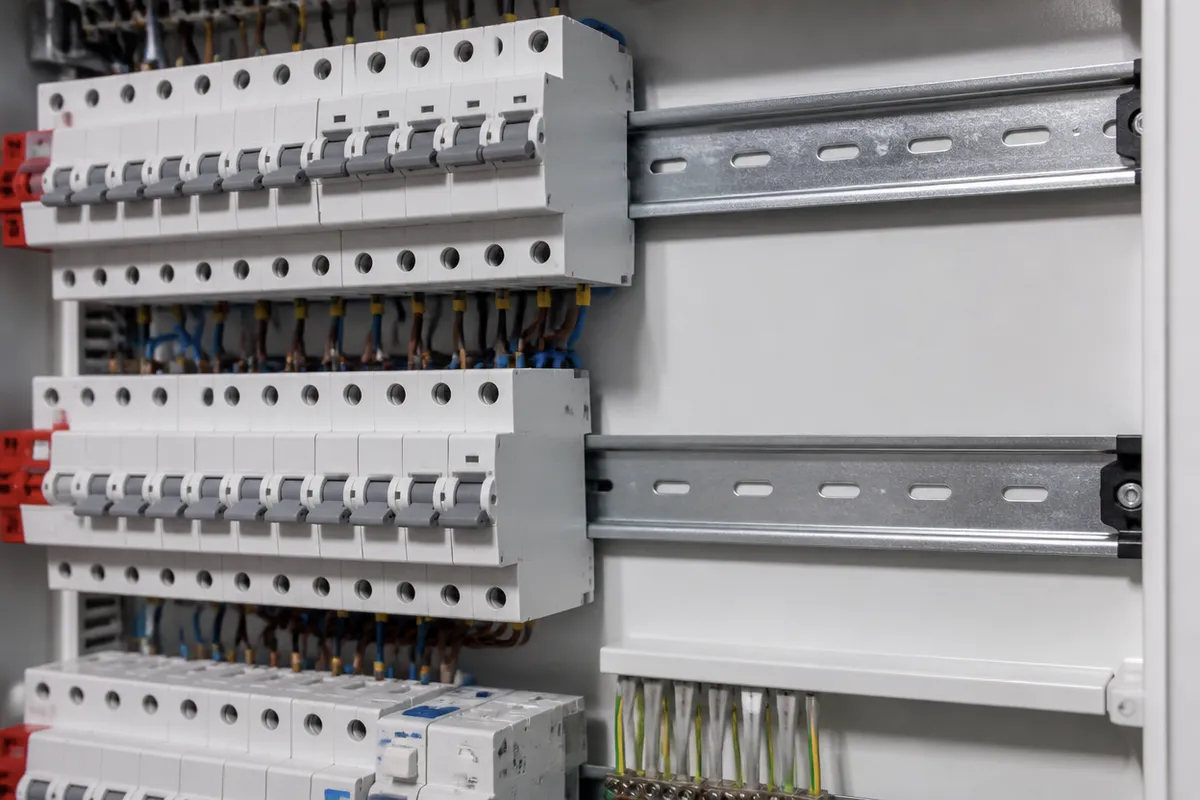

El riel DIN no es infinito. Cada diferencial, cada magnetotérmico, cada protector y cada reloj ocupan módulos. Dejar tres o cuatro huecos libres en una reforma no es desperdicio: es la diferencia entre añadir el protector de sobretensiones o el circuito del termo el año que viene, o volver a cambiar la caja. Las envolventes empotradas de obra antigua a veces no admiten un armario mayor sin albañilería; en ese caso la ampliación es también tabique, no solo material eléctrico.
Un subcuadro en lavadero o garaje puede ser la ampliación correcta: acerca protecciones a las cargas nuevas y no obliga a hinchar el cuadro de entrada más allá de lo razonable. Mal hecho, es una tapa llena de empalmes sin esquema, sin seccionamiento claro y sin diferencial adecuado. El criterio es el mismo que en el cuadro principal: espacio, etiquetado, tierra, radios de curvatura de cables y posibilidad de medir sin desmontar la vivienda.
Circuitos nuevos frente a «un magnetotérmico más»
Añadir una palanca en un hueco, conectada con un puente a una línea ya existente, no crea un circuito nuevo: crea la ilusión de uno. Un circuito nuevo es cable nuevo, recorrido, sección, protección coordinada y, si procede, diferencial de ese grupo. La inducción, el termo, la recarga y la climatización piden eso, no un recorte de un 2,5 mm² de las tomas del office. Quien «amplía» solo en el riel, sin cobre nuevo, está etiquetando de otra forma la misma sobrecarga.
La selectividad también se queda corta. Un IGA, un diferencial único y diez PIAs era un esquema habitual. Hoy, con más electrónica y más cargas, separar diferenciales (cocina, tomas, climatización, recarga) reduce que un único fallo apague el frigorífico y el router. Esa separación ocupa módulos. Por eso la ampliación verdadera suele ser envolvente mayor más esquema nuevo, no tres automáticos apretados con los cables al límite de la tapa.
Reformas que disparan la decisión
Cocina nueva con inducción y horno. Lavadero con termo de más potencia. Garaje con punto de recarga. Vivienda que pasa de calefacción central a emisores o a bomba de calor. Instalación de comunicaciones con SAI y electrónica densa. Legalización o compraventa que exige un cuadro acorde. En todas esas obras, tocar el cuadro «lo mínimo» sale caro a los dos años, cuando hay que repetir la visita para el módulo que no cupo. El momento de ampliar es el momento en que ya hay albañil, ya hay corte de suministro previsto y ya hay criterio de qué circuitos se quieren independientes.
No dispara la decisión, por sí solo, cambiar un mecanismo de pasillo o añadir un interruptor conectado en una caja que ya tiene neutro. Mezclar ese bricolaje razonable con una «ampliación» de cuadro es cómo se escriben presupuestos incomparables. El usuario puede pedir, por escrito, si el alcance incluye envolvente nueva, número de módulos, diferenciales adicionales, protector, etiquetado y esquema. Sin esa lista, «ampliar cuadro» significa tres cosas distintas en tres ofertas.
- Meter un automático más puenteado a una línea existente y llamarlo circuito nuevo.
- Llenar el riel al milímetro, sin hueco para el protector o el diferencial que vendrá.
- Subir calibres para que deje de saltar, sin tocar el cable.
- Colgar un subcuadro improvisado sin esquema ni seccionamiento.
- Modernizar palancas sobre una instalación sin tierra y declararlo ampliación.
- Comparar presupuestos que no enumeran módulos ni circuitos.
Ampliar el cuadro es ganar espacio, circuitos y selectividad; no es apretar una palanca más en un riel que ya no respira.
Documentación, legalización y el límite del aficionado
Un cuadro nuevo o ampliado de verdad deja esquema, etiquetas que coinciden con la realidad y, cuando toca, el trámite de instalación legalizada. El aficionado no debería sustituir la envolvente, ni trabajar en la acometida, ni coordinar un protector y dos diferenciales «porque lo vio en un vídeo». Sí puede fotografiar, inventariar, listar usos futuros (inducción, recarga, termo, aerotermia) y exigir que el presupuesto contemple huecos libres. Ese dossier es lo que convierte una visita en un diseño y no en un cambio de tapa.
La señal de haberlo hecho bien es prosaica: se abre la puerta, hay módulos vacíos, se entiende qué palanca corta qué, el protector tiene cables cortos a tierra, la cocina no apaga los dormitorios, y el siguiente aparato no exige otra obra de tabique. La señal de haberlo hecho mal es un riel saturado, puentes creativos y la frase «ya cabrá». En electricidad doméstica, caber no es lo mismo que estar bien. Ampliar de verdad es reconocer esa diferencia antes de comprar el siguiente aparato que promete enchufarse y ya está.
