El protector de sobretensiones se ha convertido en el accesorio que todo el mundo recomienda y casi nadie explica. Aparece en presupuestos de reforma, en conversaciones de comunidad y en listas de la compra de quien acaba de perder un router, una placa de caldera o un televisor tras una tormenta. La pregunta útil no es si «hay que ponerlo sí o sí», sino qué tipo de perturbación pretende recortar, dónde se instala en un cuadro de vivienda y qué daños seguirán existiendo aunque el módulo esté en el riel. Este texto está escrito para decidir con criterio, no para coleccionar módulos.
En una vivienda española actual el cuadro ya concentra el interruptor general, los diferenciales y los magnetotérmicos de cada circuito. El protector de sobretensiones transitorias, cuando se añade, suele ir al principio de esa cadena, coordinado con el resto de protecciones. Quien no distingue todavía palancas y bornes gana tiempo si antes dedica un rato a leer el cuadro de la vivienda: sin ese mapa, el módulo se compra a ciegas y se coloca donde cabe, no donde protege.
Dos familias de sobretensión que no se combaten igual
Hay que separar de entrada dos fenómenos que el lenguaje cotidiano mezcla. La sobretensión transitoria es un pico breve, de microsegundos a milisegundos, con crestas que pueden superar con creces los 230 V de la red. La causa más mediática es un rayo cercano: no hace falta que caiga en el tejado; basta una inducción en la acometida, en las líneas de telecomunicaciones o en la estructura del edificio. La otra causa, más frecuente de lo que parece en ciudad, son las maniobras de la propia red: conexión y desconexión de cargas grandes, faltas que se despejan, condensadores que se insertan. Ese frente de onda también viaja por los conductores y aparece en tomas de corriente, en la caldera y en el punto de recarga.
La sobretensión permanente es otro asunto. Es una subida sostenida de la tensión de red, a veces por pérdida de neutro en un edificio o por un defecto aguas arriba. Un descargador pensado para transitorios no está diseñado para aguantar esa situación como si fuera un regulador de tensión. Puede degradarse, abrir su indicador de fin de vida o, en el peor caso, no ser el dispositivo que corte. Quien busca «que no se quemen los electrodomésticos si la compañía se equivoca» está pidiendo otra función: vigilancia de tensión, magnetotérmico asociado o, en equipos concretos, un sistema de alimentación ininterrumpida. Mezclar ambos problemas en un solo módulo de catálogo es el origen de muchas decepciones.
El protector tipo 2 en el cuadro residencial

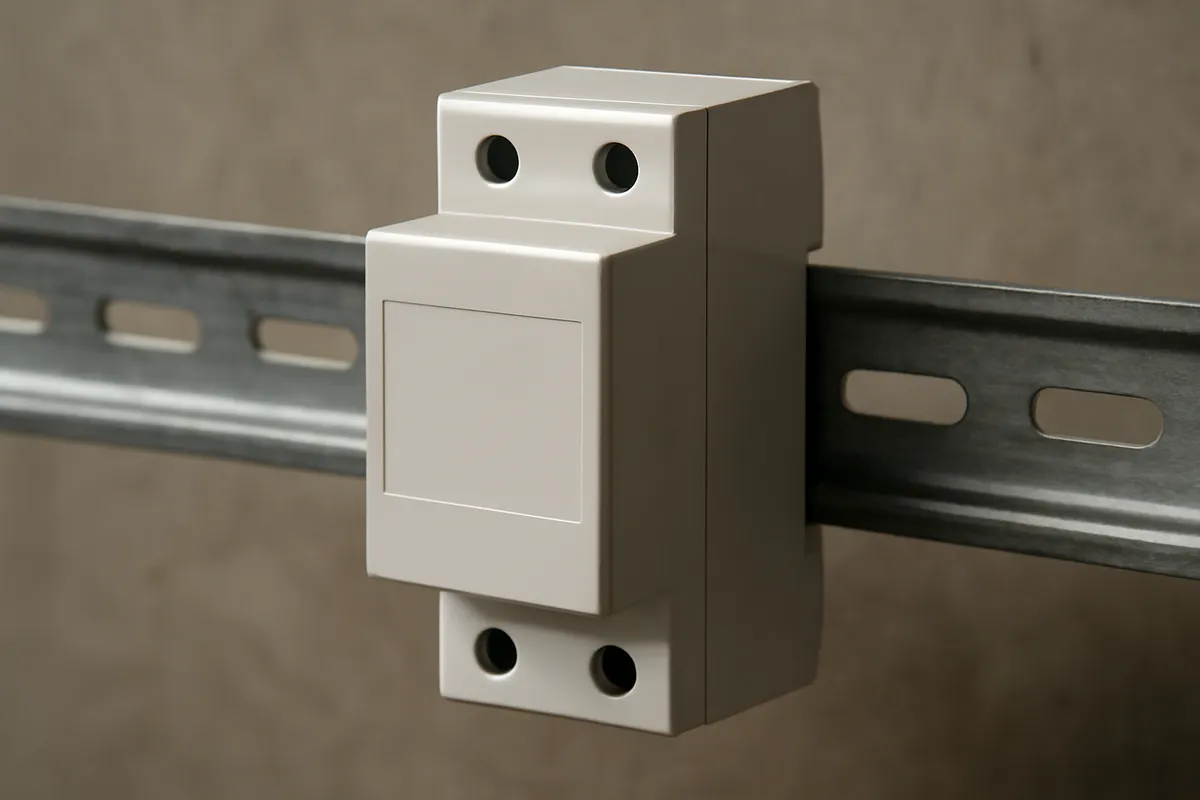

En viviendas, el dispositivo habitual es el protector contra sobretensiones transitorias de tipo 2. Se instala en el cuadro, sobre riel DIN, a la entrada o inmediatamente después del interruptor general, con conexiones cortas y gruesas a fase, neutro y tierra. El tipo 1 se reserva sobre todo a edificios con pararrayos o a cuadros de acometida donde se espera una corriente de rayo directa; no es el recambio espontáneo del tipo 2 en un piso. El tipo 3 es un complemento fino, cerca del equipo sensible: una base con protección, un filtro en la línea de datos. Sin un tipo 2 bien cableado aguas arriba, el tipo 3 trabaja solo y se agota antes.
Elegir el tipo 2 no es elegir el más barato con ventanita verde. Interesan la tensión máxima de funcionamiento continuo adecuada a 230 V, el nivel de protección (la tensión residual que deja pasar hacia la instalación), la corriente nominal de descarga y la capacidad de derivar impulsos repetidos. También importa cómo avisa el fin de vida: un indicador mecánico visible al abrir la tapa vale más que una promesa de «mantenimiento cero». Un cartucho sustituible permite renovar solo la parte desgastada; un bloque sellado obliga a cambiar el conjunto. Ninguno de esos datos sustituye un esquema: si el cable de tierra del protector es largo, fino o comparte un recorrido caprichoso, el módulo cumple en el papel y falla en el impulso real.
Coordinación con el diferencial y con el resto del cuadro
El protector no sustituye al diferencial ni al magnetotérmico. El diferencial sigue buscando fugas a tierra; el magnetotérmico sigue cortando sobrecargas y cortocircuitos. El descargador, al actuar, deriva energía hacia tierra durante un instante. Esa derivación puede, en algunos diseños y en algunos defectos, interactuar con el diferencial: un disparo intempestivo o, al contrario, una falta de sensibilidad si el esquema de tierras está mal. Por eso el instalador elige la ubicación respecto al diferencial (antes o después, según el tipo de protector y la normativa de aplicación) y comprueba que el conductor de protección de la vivienda existe de verdad, no solo en la pestaña del enchufe.

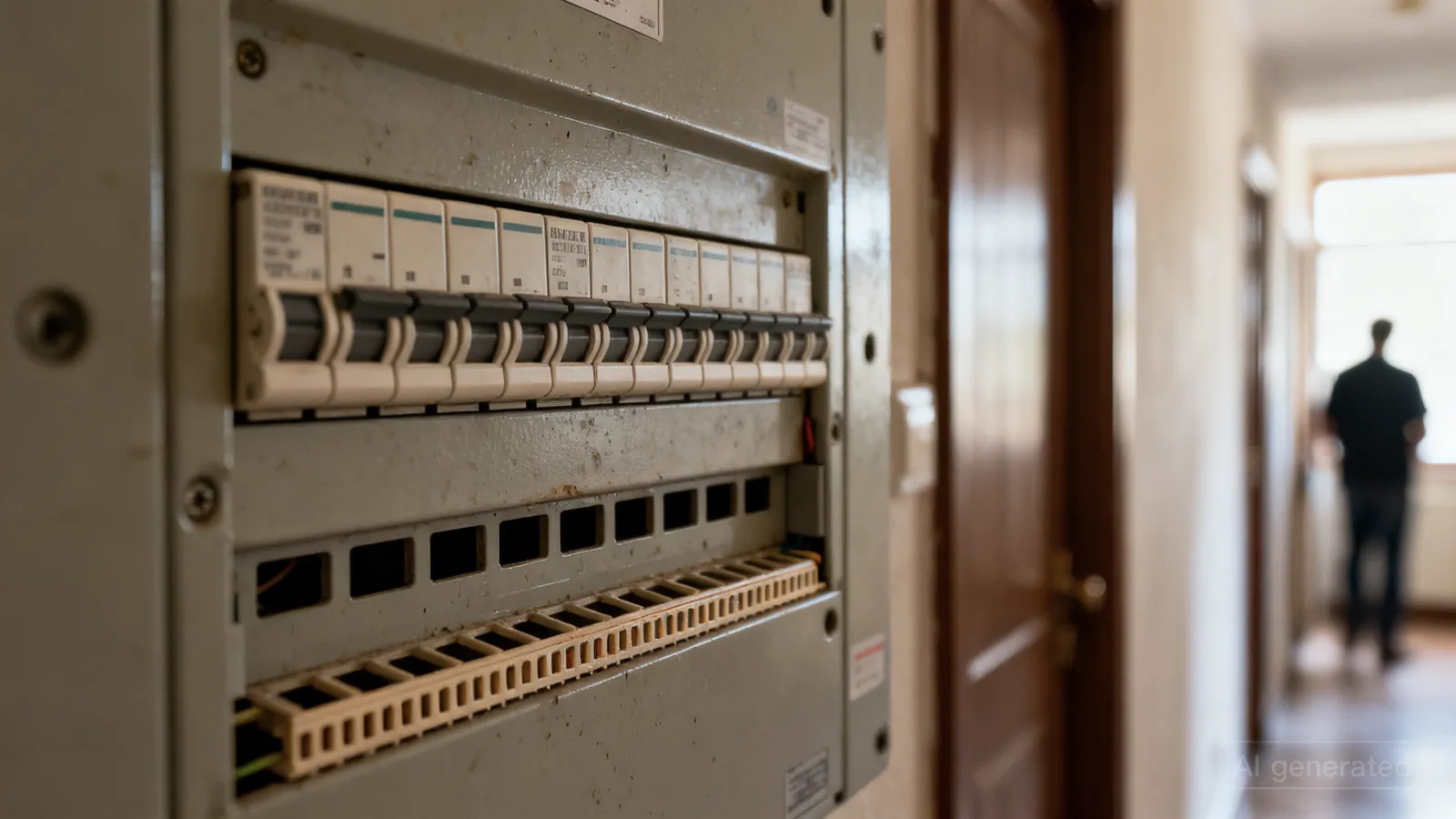

Un cuadro saturado, sin hueco en el riel, empuja a colocar el módulo en un subcuadro improvisado o en un rincón con cables largos. Esa es una de las señales de que el trabajo real no es «enroscar un aparato», sino ampliar el cuadro cuando toca. También es el momento de revisar si el diferencial es único para toda la casa, si hay selectividad y si las tierras de baños, cocina y recarga están ordenadas. El protector no arregla un esquema caótico; lo hereda.
Lo que el protector no hace

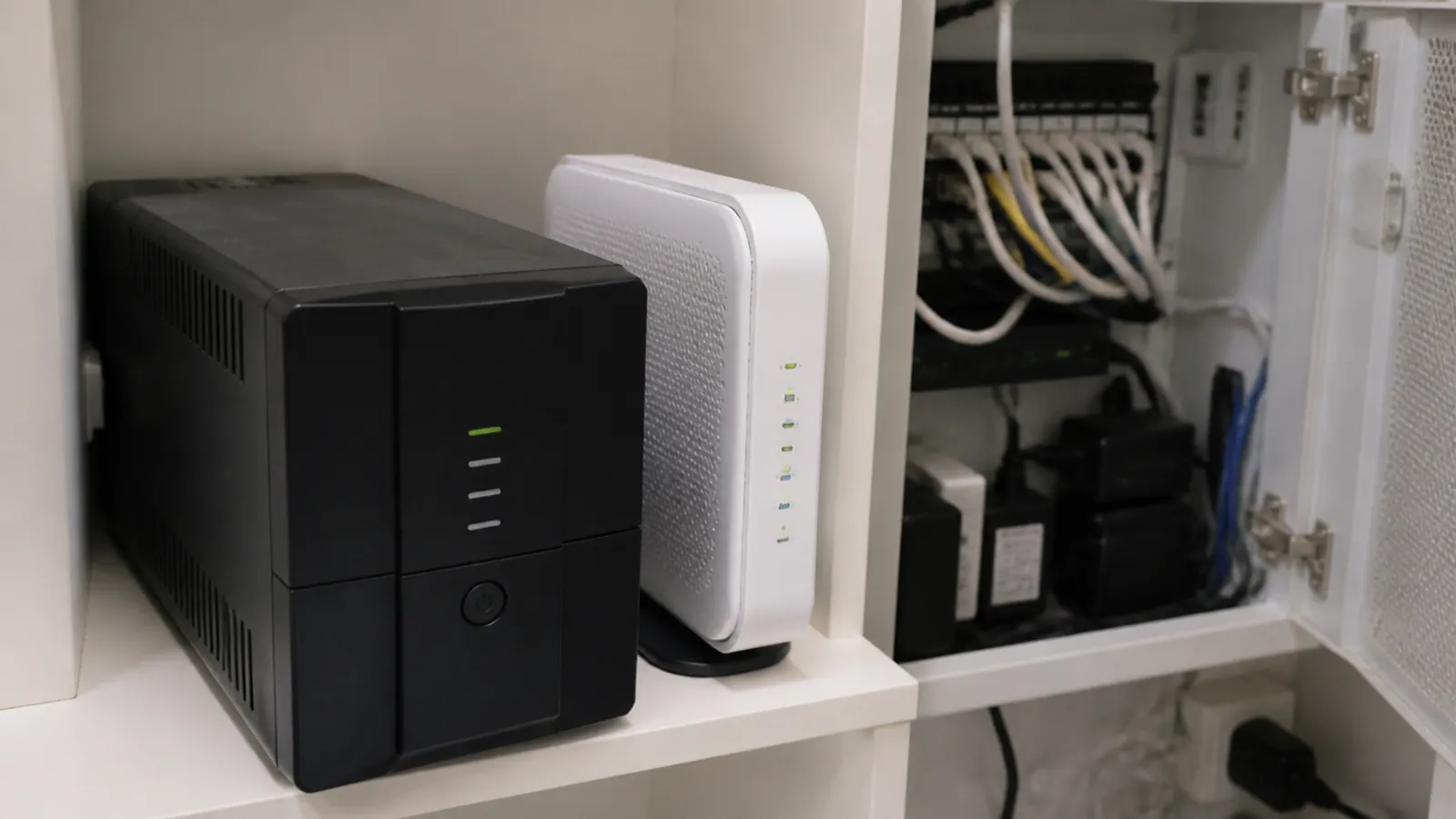

No evita que un rayo directo destruya la acometida. No sustituye un pararrayos de edificio. No mantiene encendido el router durante un corte: para continuidad hace falta otro enfoque, el de un SAI doméstico bien dimensionado. No corrige una instalación sin tierra. No protege igual una línea de antena, de fibra o de teléfono si esas entradas no tienen su propio descargador o seccionamiento. No garantiza que una placa electrónica antigua sobreviva a un impulso que, aun recortado, sigue siendo agresivo. Y no es un seguro a todo riesgo: reduce probabilidad y magnitud del daño en equipos sensibles cuando el resto de la cadena (tierra, secciones, conexiones cortas) acompaña.
- Comprar un tipo 3 de enchufe y creer que el cuadro ya está cubierto.
- Instalar el módulo con puentes largos «porque cabía al fondo del riel».
- Ignorar el indicador de fin de vida durante años.
- Esperar que el protector evite cortes, parpadeos y microcortes de red.
- Añadirlo sobre una tierra inexistente o dudosa.
- Confundir sobretensión permanente con un descargador de transitorios.
Un protector bien elegido reduce daño en equipos sensibles; no cancela tormentas, no sustituye al diferencial y no perdona una tierra mal hecha.
Cuándo añadirlo de verdad en una reforma
Merece la pena cuando se toca el cuadro: cambio de diferencial, ampliación de circuitos, legalización, cocina nueva, punto de recarga, aerotermia o un armario de comunicaciones con electrónica densa. El coste marginal de dejar el hueco, el cableado corto y el módulo correcto es pequeño comparado con reabrir el cuadro dos años después. También tiene sentido en viviendas con historial de placas quemadas, en unifamiliares con acometida aérea larga, en zonas de alta densidad de tormentas o cuando hay caldera mural, bomba de calor, servidor doméstico o recarga de vehículo que no se quieren dejar al azar del impulso.

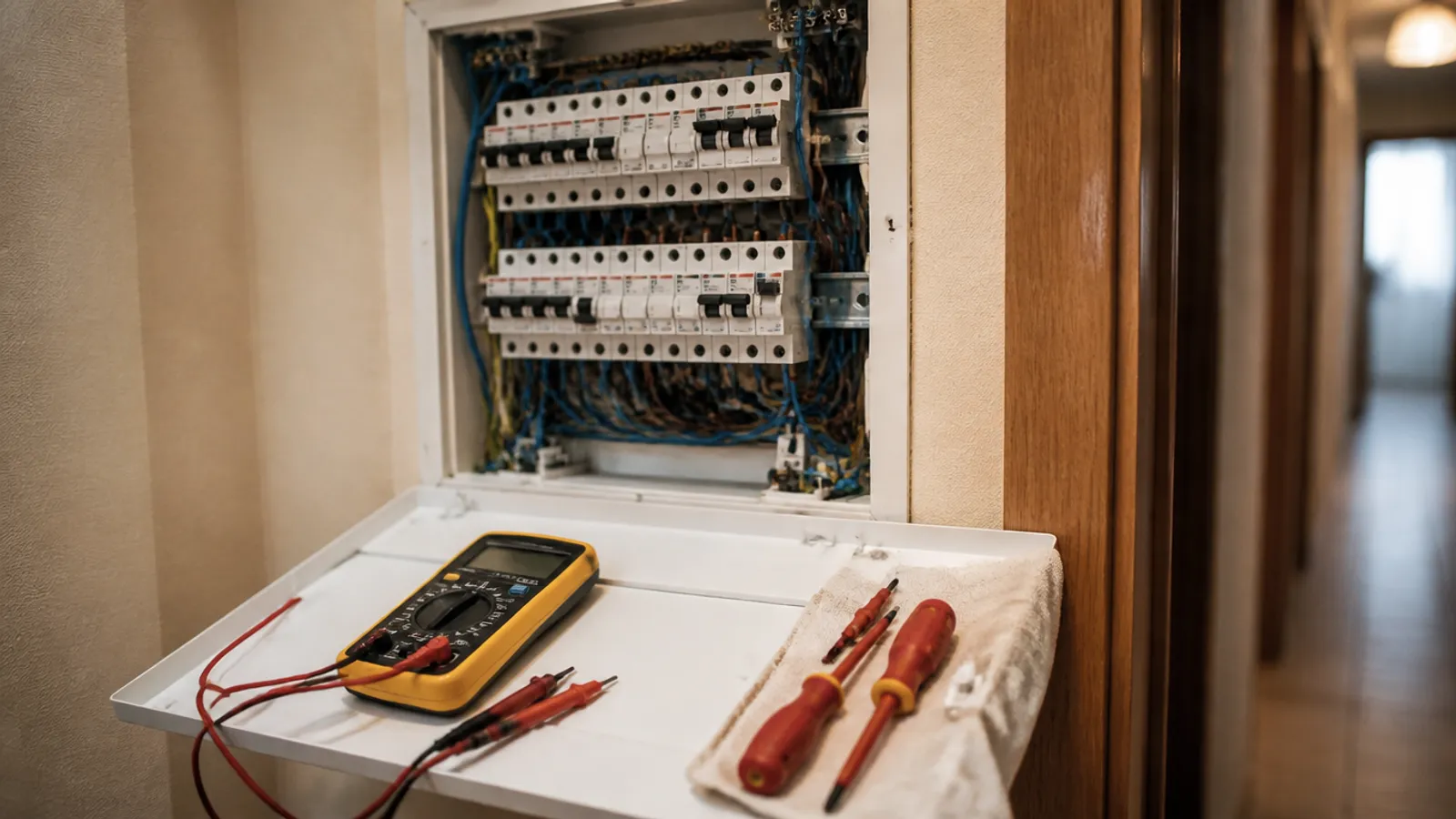

No es el primer paso si el cuadro es de baquelita, si no hay tierra, si los diferenciales no disparan en prueba o si los circuitos están al límite. En ese orden de prioridades, primero se pone la instalación en un estado mínimo de seguridad; el descargador viene después, no como talismán. Una revisión eléctrica periódica sirve precisamente para no invertir en el accesorio visible y dejar el defecto invisible.
Electrónica, caldera, recarga y el resto de la casa
Los equipos que más justifican el tipo 2 son los que combinan electrónica de potencia y coste de reposición: placas de caldera y de aerotermia, inversores si hay generación, controladores de recarga, televisores y equipos de red, placas de inducción, robot de cocina, ordenadores y discos. Un frigorífico electromecánico antiguo aguanta peor de lo que se cree, pero el argumento económico es más claro en la electrónica. El punto de recarga añade un cable largo hacia el exterior y una electrónica que no debería ser el fusible de la tormenta. La caldera, además, suele estar en un cuarto húmedo con tierras que conviene verificar.
La decisión final es prosaica. Si se reforma el cuadro, se deja espacio, se elige un tipo 2 coordinable, se cablea corto a tierra y se anota en el esquema la fecha y el modelo genérico. Si no se reforma, se evalúa el hueco real, la tierra y el historial de fallos; a veces el trabajo honesto es ampliar primero y proteger después. El módulo no es un adorno de catálogo: es una capa más, útil cuando el resto de capas existen.
